Panduan Wiring AMFduino, AMF Controller Genset-PLN Berbasis Arduino

AMFduino adalah AMF controller berbasis Arduino. Alat ini simpel, sederhana tidak memerlukan panel kontrol yang besar, khususnya untuk beban di bawah 2200W. Jika beban lebih dari 2200W maka dibutuhkan tambahan contactor external dengan kapasitas arus disesuaikan dengan beban. Contactor ini dapat dihubungkan dengan relay RP (untuk switching PLN) dan RG (Relay switching Genset). AMFduino juga dilengkapi komunikasi bluetooth untuk menyetting beberapa parameter, diantaranya waktu delay saat switching, waktu warming up, dll

Untuk lebih jelasnya bisa dilihat video demo AMFduino di Youtube berikut ini

WIRING AMFDUINO

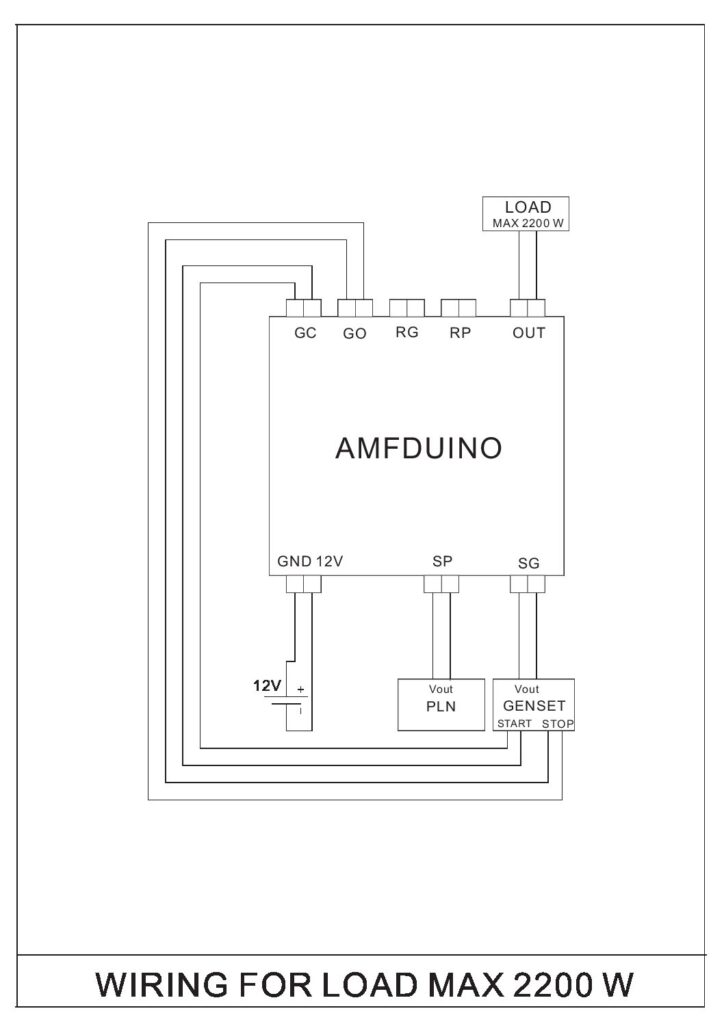

Bisa Anda lihat bahwa untuk beban di bawah 2200 Watt, kita dapat langsung menghubungkan AMFduino ke beban. Untuk lebih jelasnya dapat dilihat di wiring AMFduino untuk beban di bawah 2200W berikut ini

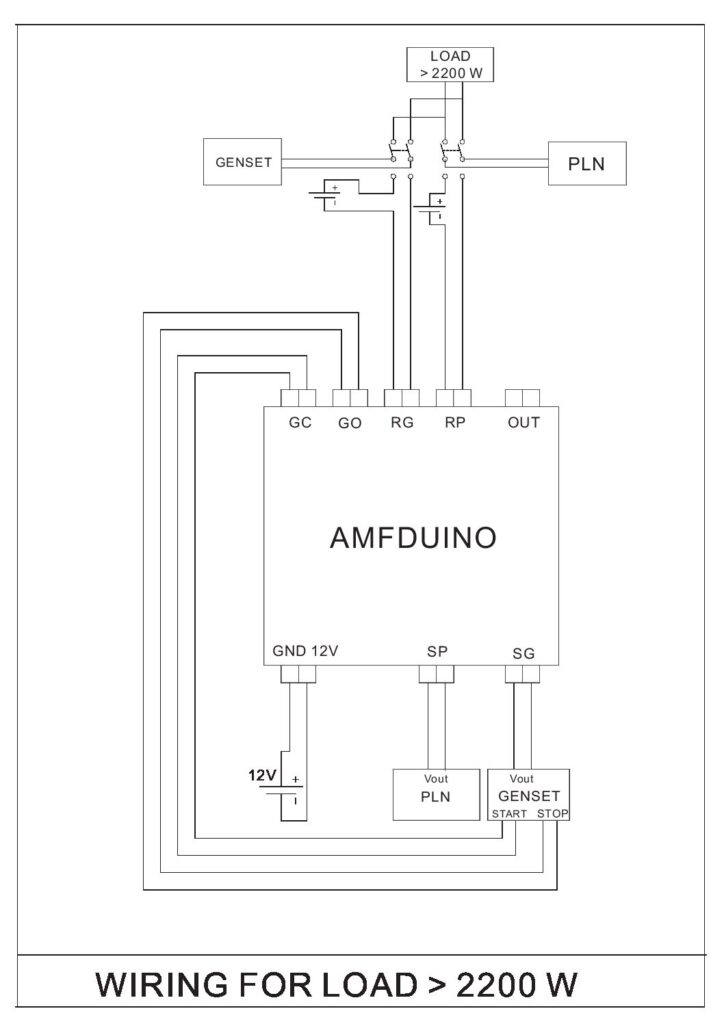

Sedangkan bila dihubungkan dengan beban di atas 2200W maka AMFduino harus dihubungkan kontaktor tambahan dengan rating arus menyesuaikan beban. Misal untuk beban max 6600 Watt, maka Anda harus menggunakan contactor 30A (lebih besar lebih aman). Untuk witingnya dapat dilihat pada gambar berikut:

Demikian sedikit panduan tentang wiring AMFduino untuk beban listrik dibawah dan di atas 2200 W. Bagi yang membutuhkan AMFduino, bisa dibeli di sini atau di sini
