Bekerja dengan Modul MP3-TF-16P dan Arduino Uno

Modul MP3-TF-16P ini adalah produk kompatibel dari DFPlayer Mini MP3. Modul ini digunakan untuk memutar lagu dengan format MP3 dan memiliki 16 pin yang dapat digunakan sesuai dengan kebutuhan ataupun keinginan. Modul MP3-TF-16P dijual di pasaran dengan bentuk seperti yang terlihat pada gambar di bawah ini.

Pada tutorial kali ini modul MP3-TF-16P digunakan untuk memutar lagu dengan format MP3 kemudian akan diteruskan pada speaker 8 Ω. Untuk lebih memahami tutorial kali ini marilah kita buat percobaan sederhana berikut ini. Siapkan alat dan bahan percobaan berikut ini ya :

Alat dan Bahan

  1. Arduino Uno
  2. Modul l MP3-TF-16P atau DFPlayer Mini MP3
  3. Resistor 1KΩ
  4. Speaker 8Ω
  5. Kartu memory MicroSD

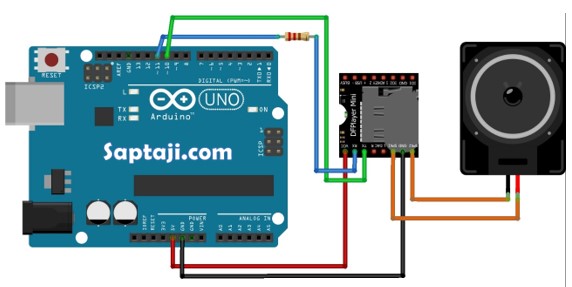

Kemudian buat gambar rangkaian seperti pada gambar di bawah ini dengan konfigurasi pin:

  • VCC dihubungkan dengan 5v Arduino Uno.
  • RX dihubungkan dengan pin 11 Arduino Uno
  • TX dihubungkan dengan pin 10 Arduino Uno
  • SPK_1 dihubungkan dengan + Speaker 8Ω.
  • SPK_2 dihubungkan pada – Speaker 8Ω.
  • GND dihubungkan pada pin GND Arduino Uno.

Source Code

Selanjutnya buka IDE Arduino Anda dan copy-kan contoh program sederhana sebagai berikut:

#include <SoftwareSerial.h>             //Library SoftwareSerial
#include <DFPlayer_Mini_Mp3.h>  //Library DFPlayer mini MP3

SoftwareSerial serial(10, 11);            //Deklarasi pin TX dan RX

void setup (){
  serial.begin (9600);
  mp3_set_serial (serial);          //Instruksi untuk memulai komunikasi serial
  delay(5);
  mp3_set_volume (20);           //Instruksi untuk mengatur volume musik
  delay(1000);
}

void loop (){
  mp3_play(1);                         //Instruksi untuk memutar lagu 1
  delay(240000);                      //Memutar lagu selama 4 menit
  mp3_next();
  mp3_play(2);                         //Instruksi untuk memutar lagu 2
  delay(10000);                        //Memutar lagu selama 10 detik
  mp3_stop();                           //Instruksi untuk mematikan lagu
}

Sebelum mengunggah program di atas, Anda harus menginstall library DFPlayer Mini dan library SoftwareSerial. Setelah library terinstal Anda perlu siapkan file MP3 yang nantinya akan Anda putar pada speaker. Langkah- langkah menyiapkan file sebagai berikut :

  1. Format microsd dalam FAT atau FAT32
  2. Buat folder dengan nama “mp3” untuk menyimpan file MP3
  3. Ubah nama file yang telah Anda letakkan pada folder mp3 dengan pengaturan 0001.mp3 – 9999.mp3.
  4. Setelah langkah 1 – 3 selesai masukkan kartu microsd pada modul DFPlayer

Upload contoh program di atas dan pastikan port COM yang Anda gunakan sesuai dengan yang tertera pada Device Manager. Sesaat kemudian, jika lampu indikator modul DFPlayer menyala serta speaker 8Ω mengeluarkan suara sesuai file yang Anda simpan maka Anda telah berhasil membuat percobaan ini. Nanti akan saya videokan tutorial ini biar jelas semuanya 😊. Terima kasih sudah berkunjung ke sini …
