Cara Upload Sketch ke Arduino Nano

Arduino Nano adalah salah satu varian papan Arduino yang dimensinya paling kecil namun sudah memiliki port USB (tipe mikro). Ini berbeda dengan Arduino Pro Mini, yang sama-sama kecil bentuknya namun tidak memiliki port USB. Bisa dikatakan bahwa Arduino Nano merupakan Arduino Uno yang diperkecil, karena semua functionality Arduino Uno ada di Arduino Nano. Dengan dimensi pcb yang lebih mini, tentu Arduino Nano lebih irit space namun dengan kemampuan yang sama dengan Arduino Uno. Bahkan, Arduino Nano tipe v.3 memiliki 2 tambahan pin analog yang tidak dimiliki oleh Arduino Uno dan Pro Mini. Itulah beberapa keunggulan Arduino Nano dibanding tipe papan Arduino yang lain.

Port USB di Arduino bukan tipe USB murni melainkan emulasi port USB menjadi port serial (COM port). Jadi yang terdeteksi di komputer adalah port serial

Arduino Nano Pinout

Sebelum kita mulai tutorial cara mengupload sketch ke Arduino Nano, tentunya kita harus mengenal dulu fungsi-fungsi pin yang ada di papan Arduino Nano. Secara umum, baik penamaan pin maupun fungsinya adalah sama dengan Arduino Uno (plus tambahan 2 pin analog A6 dan A7). Berikut adalah konfigurasi pinout Arduino Nano, penamaan dan fungsinya.

arduino-nano-pinout-diagram

Langkah-langkah Upload Sketch ke Arduino Nano

Secara umum, Cara Upload Sketch ke Arduino Nano sama dengan Cara Upload Sketch ke Arduino Uno, bedanya hanya pemilihan board di Arduino IDE dan tipe kabelnya. Berikut ini langkah-langkah upload sketch ke Arduino Nano:

  1. Siapkan alat dan bahan sebagai berikut:

– Arduino Nano

– kabel USB tipe C yang lebih dikenal dengan USB mikro

– software Arduino IDE, bisa di download di  web resminya. Silahkan ikuti instalasinya, mudah kok, tinggal ‘next’-‘next’ aja 🙂

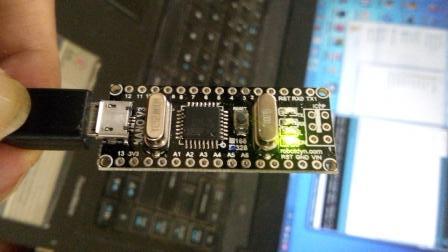

  1. Hubungkan port USB laptop/komputer Anda dengan port USB Arduino Nano melalui kabel USB mikro koneksi-usb-mikro-tipe-c-arduino-nano-ke-laptop
  2. Instal driver usb, jika Arduino Nano Anda menggunakan tipe CH340/CH341 usb serial controller, bisa download drivernya di sini  [AdSense-A]
  3. Buka software Arduino IDE, dan pilih Arduino Nano di menu Tools-Board pilih-arduino-nano-di-tools-board-arduino-nano
  4. Tulis sketch atau open sketch yang sudah jadi, dan tekan tombol ‘upload’ (shortcut panah di toolbar atas). Tunggu beberapa saat, sampai ada tulisan ‘Done uploading’ di jendela debug Arduino IDE
    cara-upload-sketch-ke-arduino-nano
  5. Selamat, kini Arduino Nano Anda sudah terisi sketch dan siap beroperasi sesuai dengan yang Anda programkan ke ‘otak’-nya 🙂

Demikian sedikit tutorial Cara Upload Sketch ke Arduino Nano, semoga bermanfaat untuk Anda. Dalam beberapa hal memang Arduino Nano lebih unggul dari Arduino Uno maupun Pro Mini, namun sekali lagi semuanya tergantung dari desain sistem yang akan Anda buat. Perlu Anda ketahui bahwa Anda juga bisa membuat sistem Arduino sendiri dengan komponen komponen IC mikrokontroller ATmega8/168/328 dan beberapa komponen pendukung saja. Ini tentunya akan lebih irit space dan bisa menyesuaikan dengan pengaturan komponen di PCB layout. Pada tutorial yang akan datang akan saya bahas lebih lanjut.
