Kendali On Off LED berdasar Ketinggian Air dengan Arduino Uno dan Sensor Water Level

Sensolevel air (water level sensor) merupakan sensor yang terdiri dari beberapa garis yang disusun secara paralel dan digunakan untuk mengukur ketinggian air di tempat yang berbeda untuk mendapatkan perbandingan. Sensor water level dijual di pasaran dalam bentuk modul seperti terlihat pada gambar berikut:

Cara kerja sensor Water Level adalah membaca hambatan yang dihasilkan oleh air pada sensor yang mengenai lempengan bergaris. Semakin banyak air yang mengenai lempengan bergaris, semakin kecil hambatannya. Ketika tidak ada air yang mengenai papan sensor, hambatannya sangat besar atau dapat dikatakan tak terhingga. Sehingga nantinya saat membaca level air, kita akan menggunakan fungsi “analogRead” pada Arduino. Untuk lebih memahami bagaimana cara kerja sensor ini, pada tutorial kali ini kita akan belajar bagaimana membuat kendali LED sederhana berdasar ketinggian air dengan sensor water level dan Arduino Uno. Untuk itu marilah kita buat percobaan sederhana berikut ini:

Alat dan Bahan Percobaan Kendali Led dengan Sensor Water Level dan Arduino Uno

  1. Arduino Uno
  2. Sensor Water Level
  3. LED Hijau
  4. LED Merah
  5. Resistor 150Ω
  6. Kabel jumper male-female secukupnya
  7. Protoboard

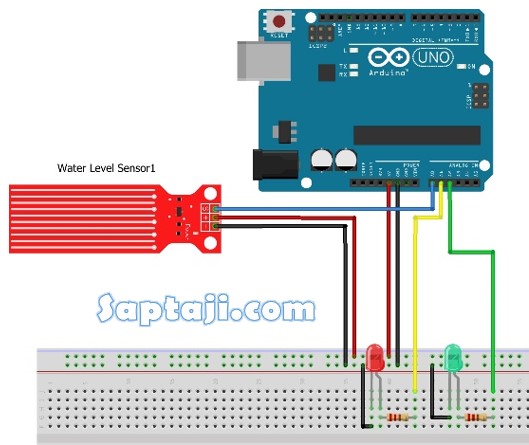

Kemudian rangkai semua alat dan bahan percobaan di atas sebagai berikut:

Konfigurasi wiring/pin gambar rangkaian di atas adalah sbb:

  • + dihubungkan dengan 5v Arduino Uno.
  • – dihubungkan dengan GND Arduino Uno.
  • S dihubungkan dengan pin A0 Arduino Uno
  • LED merah dihubungkan pada pin A1 Arduino Uno
  • LED hijau dihubungkan pada pin A2 Arduino Uno

Sketch/Program LED-Water Level Sensor-Uno

Selanjutnya salin contoh program berikut ke Arduino IDE Anda

int red=A1;   //Deklarasi LED merah pada pin A1
int green=A2; //Deklarasi LED hijau pada pin A2

void setup () {
  pinMode (red,OUTPUT);   //Deklarasi LED merah sebagai Output
  pinMode (green,OUTPUT); //Deklarasi LED hijau sebagai Output
  Serial.begin (9600);}

void loop() {

  int value = analogRead(A0);     //Membaca nilai analog
  Serial.print("Nilai Analog: "); //Menampilkan nilai analog pada serial monitor
  Serial.println(value);
  delay(1000);
  if (value > 500) {                    //Jika nilai analog lebih dari 500 maka level air tinggi
    Serial.println("Level air tinggi");
    digitalWrite (red,LOW);            //LED merah aktif
    digitalWrite(green,HIGH);            //LED hijau Off
  }

  else{
    Serial.println("Level air rendah"); //jika nilai analog kurang dari 500 maka level air rendah
    digitalWrite (red,HIGH);             //LED merah Off
    digitalWrite (green,LOW);          //LED hijau ON
  delay(100);
  }
  }

Upload program di atas ke Arduino Anda, kemudian perhatikan status LED pada rangkaian di atas saat sensor water level dicelupkan air pada ketinggian air yang berbeda

Hasil Percobaan saat level air rendah
Hasil Percobaan saat level air tinggi

Berdasarkan program di atas saat level air rendah maka nilai analog yang terbaca pada serial monitor berkisar 0 – 1, pada kondisi ini LED merah akan aktif namun LED hijau Off. Pada Gambar 4 saat sensor mendeteksi level air tinggi maka nilai analog yang terbaca lebih dari 500, hal ini menyebabkan LED hijau aktif sementara LED merah off

Demikian kira-kira bagaimana cara kerja sensor ketinggian air / water level sensor dan bagaimana mengambil datanya menggunakan Arduino Uno. Anda dapat dengan mudah mengganti LED dengan relay untuk on-off pompa listrik jika Anda (misal) mau membuat sistem otomatis tandon air dengan Arduino.Semoga bermanfaat ….
