SMS Remote Terminal Unit Sebagai SMART HOME CONTROLLER

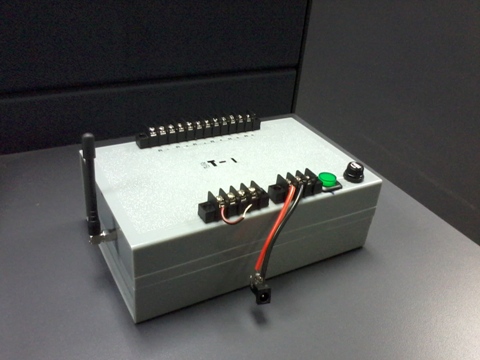

SMS RTU (Remote Terminal Unit) merupakan sebuah alat yang dapat dikendalikan melalui SMS. Fitur alat ini adalah memiliki 6 terminal output relay yang dapat digunakan untuk mengontrol 6 sistem yang berbeda dan 2 buah input untuk 2 sistem sensor yang berbeda.  Sementara catu daya  yang digunakan adalah 12VDC melalui adapter 220 VAC (power supply sudah termasuk dalam pembelian).

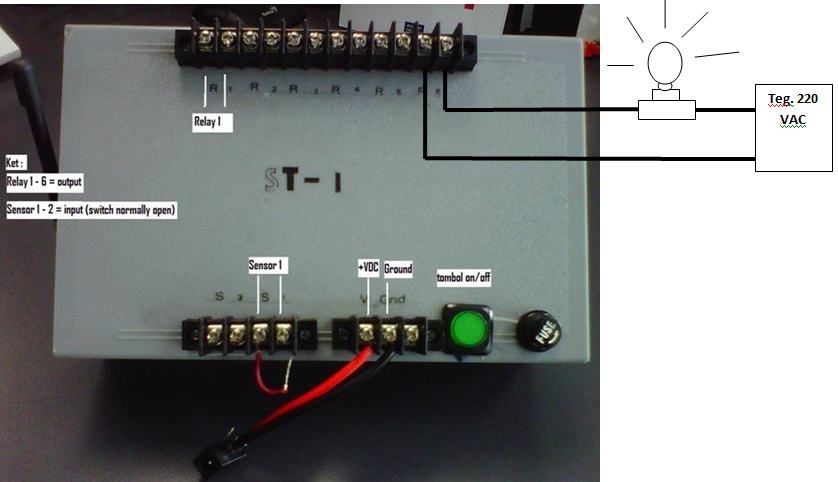

Contoh penggunaan terminal output adalah untuk menghidupkan beban (misal: lampu). Gambar ilustrasi wiring-nya adalah sebagai berikut:



Misalkan beban (lampu) dikoneksikan di terminal R6 (Relay 6), maka untuk menghidupkan lampu cukup mengirim SMS ‘Relay6 on’ ke no SMS RTU (misal : 08123456789). Sementara untuk menghidupkan lampu cukup mengirim SMS ‘Relay6 off’ ke SMS RTU. Untuk terminal output lainnya isi SMS-nya menyesuikan dengan nomor terminalnya.  Spesifikasi relay yang digunakan dalam SMS RTU ini mampu menghantarkan arus max 6A, jadi misalkan beban yang akan dikendalikan menggunakan arus yang lebih besar (misal : motor listrik, Air conditioner 2 PK, dll) maka membutuhkan relay/contactor eksternal.

Untuk terminal input, contoh penggunaannya adalah untuk pendeteksian apakah pintu sedang terbuka atau tertutup. Sebelumnya, di atas pintu harus dipasang sensor limit switch, yang jika pintu dibuka ‘switch’-nya akan ‘OFF’ dan sebaliknya, jika pintu ditutup switch akan ‘ON’. Kedua terminal limit switch ini bisa langsung dihubungkan dengan terminal S1. Gambar di bawah adalah contohnya. Jika pintu terbuka/tertutup, SMS RTU akan langsung melaporkan statusnya kepada Anda. Aplikasi cocok jika Anda membutuhkan status real time dari sebuah sistem yang ingin Anda deteksi (misalnya status keamanan rumah, status sensor kebakaran/high temperature, dsb).



Fitur tambahan adalah pengecekan pulsa. Ketik ‘Pulsa’ kirim ke nomor SMS RTU maka Anda akan balasan status pulsa SMS RTU sekarang. Pastikan pulsa alat ini tidak dalam masa tenggang untuk mendapatkan reply status yang diinginkan. Penggunaan alat ini bermacam-macam, tidak hanya untuk pengendalian keamanan rumah, namun intinya adalah mengendalikan ‘sesuatu’ via SMS.  Untuk varian lain dari alat ini silahkan lihat http://saptaji.com/shop/

Spesifikasi Alat:

Tegangan kerja 12 VDC/2 A (include power adapter 220 VAC)

Jumlah terminal output : 6 bh

Jumlah terminal input : 2 bh

Modem GSM (GPRS)

Arus beban (load) maksimum : 6A

Dimensi Box : 100x75x40 mm

Harga : Rp 2.000.000,-
