Mendeteksi Tegangan PLN 1 Fasa dengan Wemos/NodeMCU/ESP8266

Tegangan PLN atau yang sering disebut sebagai tegangan jala-jala adalah tegangan berupa gelombang sinus dengan amplitudo sekitar 220V dan frekuensi 50Hz (standar Indonesia). Karena memiliki amplitudo yang cukup tinggi tegangan ini sangat berbahaya buat manusia dan juga untuk peralatan elektronik khususnya yang mengadopsi teknologi digital. Dunia digital hanya memiliki range tegangan DC 0-5V (0-3.3v untuk case ES8266/Wemos/NodeMCU atau yang sejenis) dengan arus berkisar 150-200 mA, sangat jauh bila dibandingkan dengan tegangan AC 220V. Jadi untuk menjembataninya diperlukan semacam ‘driver’ yang dapat ‘menggerakkan’ atau ‘menyensor’ tegangan AC melalui tegangan DC (digital)

Adalah modul sensor tegangan AC PLN 220V yang berfungsi sebagai ‘driver’ untuk mendeteksi ada tidaknya tegangan AC dengan cara yang aman. Module ini sudah menggunakan optocoupler (tipe H11AA1), jadi antara input tegangan yang disensor (AC) dengan tegangan output yang dihasilkan (DC) benar-benar terpisah dan tidak saling mengganggu.

Untuk percobaan mendeteksi tegangan listrik ini, berikut alat dan bahan yang digunakan:

  • Wemos D1 Mini atau NodeMCU, bisa dibeli di sini atau di sini
  • modul sensor tegangan AC, beli
  • kabel jumper secukupnya
  • kabel + steker AC

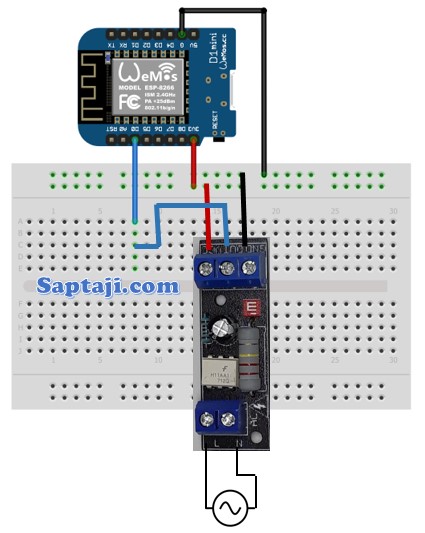

Kemudian rangkai komponen-kompnen di atas sesuai gambar di bawah

Berikutnya isikan script sederhana ini ke Arduino IDE Anda. Saya asumsikan Anda sudah menyetting Arduino IDE agar dapat mengupload sketch Arduino ke Wemos atau NodeMCU ya. Jika belum, bisa membaca artikel ini terlebih dahulu

void setup() {
  // put your setup code here, to run once:
Serial.begin(115200);
}

void loop() {
   // put your main code here, to run repeatedly:
  byte r=digitalRead(D0);
  if (r==0) Serial.println("PLN ON");
   else Serial.println("PLN OFF");

  Serial.println(" ");
  delay(1000);
 }

Kemudian aktifkan Serial Monitor, dan lihat yang terjadi saat steker listrik ditancapkan dan saat dilepas.

Selamat, Anda sudah bisa mendeteksi tegangan listrik PLN dengan cara yang mudah dan aman dari Wemos atau NodeMCU. Bagi yang masih bingung bisa melihat video tutorial di bawah
