Troubleshoot Koneksi Modem Dengan Hyperterminal
Hyperterminal merupakan software bawaan Windows XP yang fungsinya melakukan komunikasi dengan device lain melalui protocol komunikasi serial ataupun TCP/IP. Software ini sangat bermanfaat sekali untuk melakukan troubleshoot koneksi dengan modem, karena dapat melewatkan perintah AT command ke modem. Jika Anda merasa kesulitan untuk mencoba program-program Delphi yang berhubungan dengan modem yang ada di blog saya ini, ada baiknya Anda menguji modem dan AT command melalui software hyperterminal terlebih dahulu. Jika modem Anda support AT command, dan sudah bisa berkomunikasi dengan hyperterminal, saya yakin Anda tidak akan kesulitan bermigrasi ke ranah programming (Delphi atau bahasa pemrograman lain).

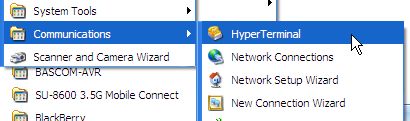

Hyperterminal ini dapat Anda temukan melalui menu Start | Accessories | Communications | HyperTerminal.

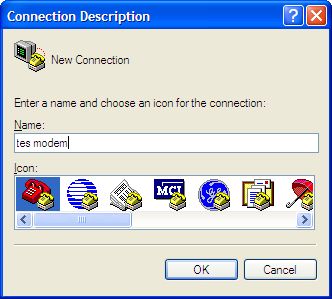

Setelah itu akan muncul window sebagai berikut. Tulis nama ‘New Connection’ dengan ‘tes modem’

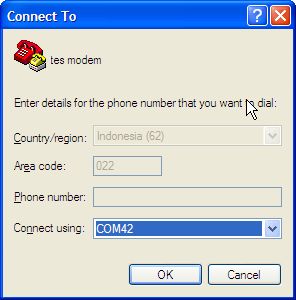

Berikutnya Anda akan diminta untuk memasukkan tipe koneksi. Pilih option ‘Connect using:’ dengan COM Port dimana modem Anda menciptakan virtual serial port. Sebagai contoh modem saya berada di COM42.

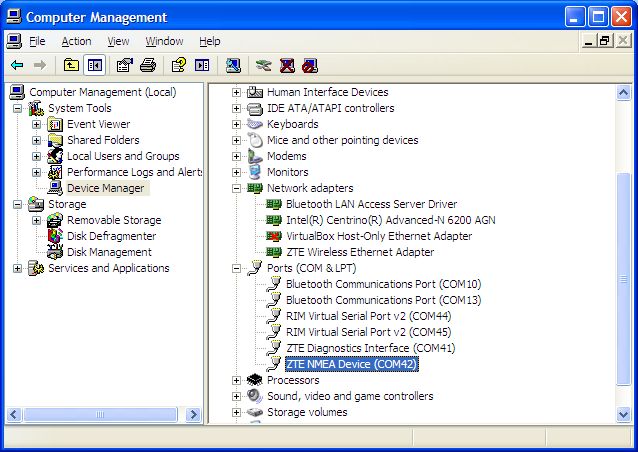

Catatan : Untuk melihat virtual serial port yang diciptakan driver modem, Anda perlu menuju Device Manager | Port (COM & LPT)

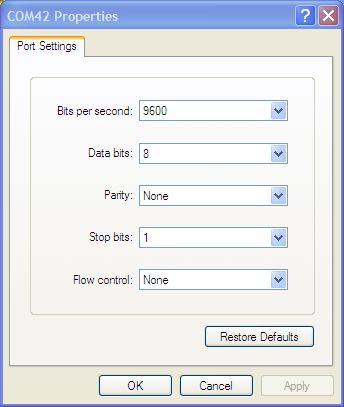

Langkah berikutnya adalah melakukan setting parameter koneksi serial. Secara umum semua tipe modem mendukung baudrate 9600. Oleh karena itu tekan saja tombol ‘Restore default’
Catatan : Jika Anda menggunakan modem wavecom, settinglah baudrate di 115200, karena factory setting modem ini ada di angka tersebut.

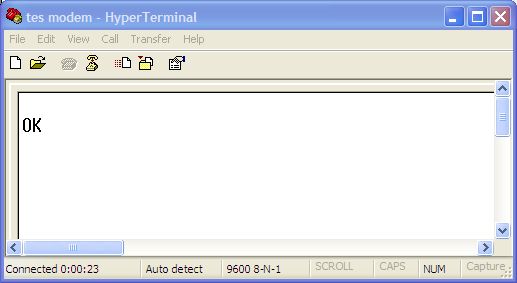

Setelah selesai setting parameter, maka window hyperteminal akan muncul. Ketikkan ‘at’ (tanpa tanda petik) dan tekan tombol enter

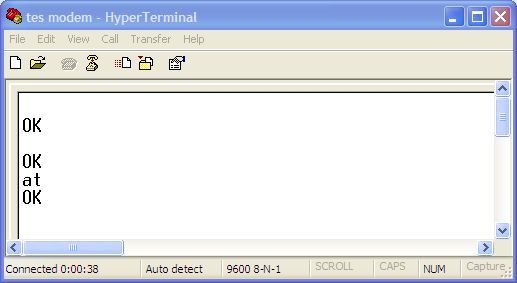

Jika hyperterminal sudah terhubung dengan modem, maka dalam window hyperterminal akan mendapat ‘jawaban’ dari modem dengan tulisan ‘OK’. Jika tulisan ‘at’ tidak muncul di window hyperterminal, tidak usah khawatir, karena mungkin secara default memang tidak diaktifkan fitur echo command-nya. Untuk mengaktifkan fitur echo (pengulangan/penulisan command) ketikkan ‘ate’ tekan enter. Setalah itu ketik ‘at’ lagi untuk meyakinkan proses pengaktifan echo telah berhasil. Seharusnya tulisan ‘at’ sekarang sudah muncul.

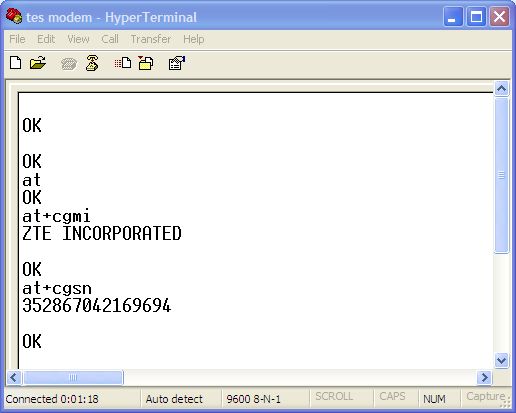

Untuk lebih meyakinkan lagi bahwa hyperterminal sudah bisa melakukan komunikasi dengan modem, ada baiknya Anda mengetikkan command sebagai berikut :
At+cgmi (menanyakan manufacturer modem)
At+cgsn (menanyakan serial number modem)
Perhatikan ‘jawaban’ dari modem, apakah sudah sesuai dengan data modem Anda, jika sesuai berarti modem Anda support AT command dan siap diprogram dengan Delphi (atau bahasa pemorograman yang lain). Selamat mencoba
About The Author
Saptaji, ST. M.Tr.T
a Technopreneur - writer - Enthusiastic about learning AI, IoT, Robotics, Raspberry Pi, Arduino, ESP8266, Delphi, Python, Javascript, PHP, etc. Founder of startup Indomaker.com
manthab
koq di text editornya gamau diketik ya ?
belum konek itu mas
mas mau tanya, kalo modem udah kita konekin dan udah bisa diketik tapi gak bisa di enter, kira-kira pybab nya apa ya?
kyknya baudrate-nya kurang pas
mas,, kalo pas kirim sms,, kok muncul error,
terus saya cek erornya ,, error 513,,
padahal formatnya udah bener
AT
OK
AT+CMGF=1
AT+CMGS=”087777xxx”
pesan ——> ctrl+z
muncul tulisan error 513,,
gimana ngatasinnya ya? padahal udah coba ganti kartu beberapa kali,,
signal strengthnya high,, mohon pencerahannya mas
error 513 sy cari di manual book kok tidak ada ya, penjelasan ttg error code bisa dibaca disini http://saptaji.com/2011/11/13/arti-error-code-pada-at-command/
mas mau tanya,,
udah di setting sesuai kok waktu di ketik AT gak muncul OK.
kalo kayak gitu kenapa ya???
mohon bantuannya..
cb baca ini mas http://saptaji.com/2013/02/26/solusi-karakter-at-tidak-muncul-di-hyper-terminalputty/
mas ini udah konek, tp kok di text editor gak bisa diketik ? padahal echonya udah diaktifin jg tp tetep nggak mau diketik dan nggak muncul pesan OK
bisa jadi salah COM atau COM-nya sdg diakses software bawaan modem. Coba dipastikan dimatiin dulu (biasanya tdk cukup di-close aja programnya tp hrs di-‘exit’ di icon traybar di pojok kanan bawah)
portnya sudah bener mas, sudah tak exit jg tp tetep nggak bisa diketik di teks editornya, apa modemnya yang bermasalah ya ? saya pakai modem HUAWAI E173 ? Mohon pencerahannya ya mas, trims…
modemnya gsm atau cdma?
GSM mas
hrsnya bisa sih, coba kl ada modem gsm lain buat perbandingan
Tanya mas.. sy sudah buat aplikasi sms dengan delphi + tcomport.. kalo pake modem internet biasa (Huawei E160), gak ada masalah, pas ganti modem wavecom, PORT selalu gak kedetect oleh aplikasi.. apa ada settingan khusus untuk modem wavecom mengenai PORTnya?
intinya sih sama aja mas. Cb lihat port COM-nya di device manager
gan mau nanya nih..kenapa ya gan ketika setelah saya ikutn tutorial di atas ketika hyperterminal saya buka, setelah itu saya ketik huruf dan angka dari keyboard yang muncul semua adalah karakter bukan huruf atau angka? terimakasih sebelumnya gan…
coba cek baudrate-nya mas
mas, saya udah mengetikan ‘ATE1’, tetap tidak muncul OK mas, itu apa yang salah ya mas?
yg pertama cek driver modemnya udah terinstal atau belum,
yg kedua, cek apakah nomor port COM-nya sudah benar atau belum
Kalo 2 langkah di atas sudah benar, coba ketik ATE1 enter berturut-turut (2x), seharusnya udah muncul tampilan at command-nya
driver nya sudah ok dan port nya pun uga sudah ok. saat ya koneksikan di hyperterminal, tulisan di pojok bawak sudah connected. tapi saat saya tulis ATE1 itu ttp tidak bisa mas ;(
software bawaan modem udah dimatikan?
sebelumnya saya sudah pernah menggunakan modem nya mas, dan itu langsung bisa di ketik. software bawaan moden nya itu yang mana ya ams?
software bawaan modem itu software default modem. Biasanya ada di CD installer yg disertakan saat pembelian modem atau biasanya ada di internal memori modem
malam mas… saya ingin bertanya ni status saya masi disco, sudah saya cek di bagian device manager klo saya menggunakan COM 4 dengan bitrate 9600.. tapi coba masih gagal bisa membatu saya kasih solusi. ty
malam mas… saya ingin bertanya ni status saya masi disco, sudah saya cek di bagian device manager klo saya menggunakan COM 4 dengan bitrate 9600.. tapi coba masih gagal bisa membatu saya kasih solusi. ty
saya menggunakan MODUL GSM SIM900 A
koneksi ke modul gsm sim900 pake apa? usb to serial TTL kah? Kalo iya, coba cek Tx Rx nya, sudah cross (bersilangan), belum? jangan lupa kabel ground harus menyambung antara usb to serial dengan modul gsm.
Kalo koneksi hardware udah yakin benar, coba set baudrate ke 115.200
ane pake TTL to USB 232, berarti baudrate yg di device manager (9600) di ubah menjadi 115200?… ane udah bisa ngetik perinta AT tapi no respond, ane juga udah baca di posting antum yang solusi hyperterminal not respon, tetapi sama saja … ada solusi lain gan? terima kasih 🙂
modul sim900 nya udah dihidupin blm? indikasinya ada led blinking. Kl blm coba pencet tombol kecil di samping modul (kayak tombol reset) selama 3 detik
punya saya modul 900A v.4 kit wireless gan… sudah saya periksa tidak ada push buttonnya… tapi indikator LEDnya ngeblink ko.
paling kalo saya, urutan troubleshoot-nya gini mas: Sisi hardware: 1. Cek koneksi antara usb to serial TTl ke modul. Pastikan kabel cross/bersilangan (Tx usb2serial ketemu Rx sisi modem, Rx ketemu Tx, GND ketemu GND) 2. Pastikan modul GSM hidup, biasanya ada tandanya LED blinking 3. Untuk beberapa modul gsm ada yg butuh power eksternal karena konsumsi arusnya yg besar. Pastikan tegangan sesuai rate modul/modem (3,3v atau 5V) Sisi software: 1. Pastikan tidak software yang mengakses serial port (COM port) modem. Cek di device manager di COM berapa modemnya 2. Buka aplikasi terminal/console seperti hyper terminal, setting baudrate ke default dulu… Read more »
mas kok pesan yang dikirim dari modem ke hp kok gak nampil isi pesannya ya? modem yang saya gunakan wavecom
coba dicek at+cpms nya ada dimana? SM atau ME
mau nanya, ini com nya ud bener, di hyperterminal juga sudah connected, tapi kenapa tetap nggak bisa diketik ya?
saya menggunakan modem gsm M2M
coba ketik ‘ate1’ trus enter. Ada kemungkinan komukasi sudah jalan hanya karakternya ngga tertampil di hyper terminal aja. ATE1 digunakan untuk mengkatifkan echo command yang dikirim via port serial (menampilkannya)
Sudah saya ketik ate1 tetap tidak ada jawaban oke dari hyper terminal. Semisal characternya tidak muncul di hyper terminal, bagaimana saya bisa mengganti baudrate nya ya?
sisi laptop (hyper terminal) yang harus mengikuti baudrate device dulu ya. Baru setelah bisa konek, baru bisa ganti baudrate device (habis itu ganti baudrate laptop lagi)
