Engrave pada dasarnya adalah mengukir suatu media dengan pola tertentu tanpa memotong bahan tersebut. Kalau jaman dulu, engrave dilakukan dengan palu dan tatah, kalau jaman now sudah pakai CNC atau laser 🙂 . Cukup desain dengan software desainer vektor, tinggal klak klik sana sini kerjaan beres 🙂
Salah satu software untuk mesin cutting lase yang populer adalah RDWorks. Software ini sebenarnya bawaan dari RUIDA controller, yakni panel controller dari beberapa merk mesin laser cutting CO2. Kalau Anda membeli mesin laser cutting dengan Ruida controller inside, pasti nanti dapat software RDWorks ini.

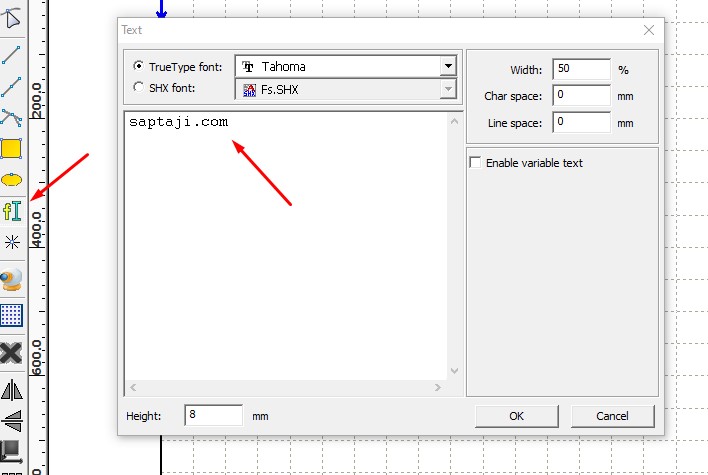

Baiklah mari kita coba engrave teks melalui software Ruida ini. Pertama kali pilih icon toolbar seperti gambar di bawah. Sesaat setelah Anda klik, akan muncul jendela baru untuk text editor. Silahkan isi teks dan setting parameter sesuai kebutuhan Anda, kemudian tekan tombol ‘OK’

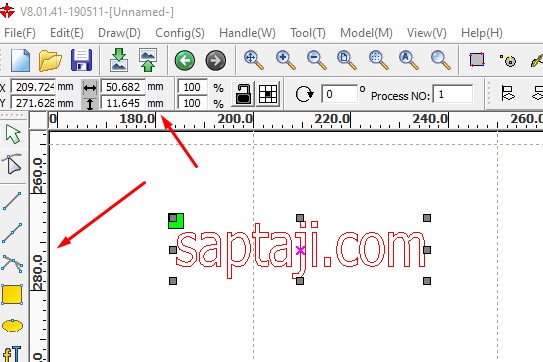

Sesaat kemudian Anda akan balik ke Window utama. Di sini Anda bisa edit teks Anda sesuai kebutuhan. Anda bisa resize, menambahkan garis, shape, dll untuk memperkaya text Anda. Editor di RDworks ini didesain seperti Corel Draw, jadi buat Anda yang sudah familiar dengan Corel pasti tidak akan kesulitan mengedit menggunakan software Rdworks ini

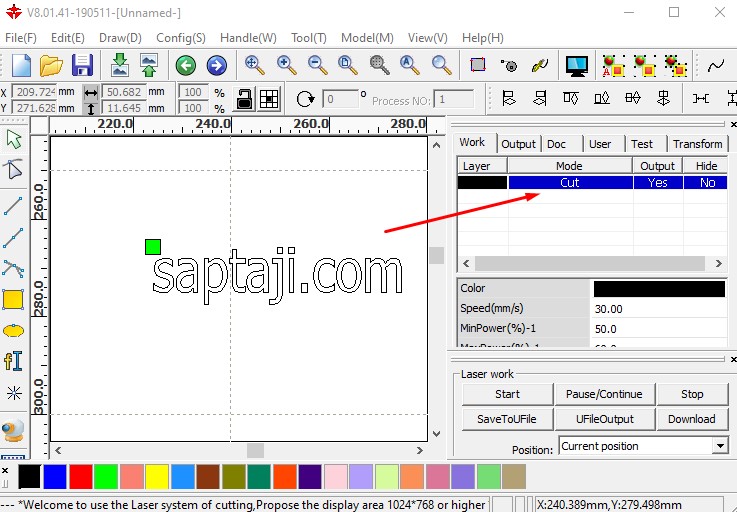

Kemudian double click jendela pengaturan yang ada di sebelah kanan atas
Atur parameter ‘Processing Mode’ dari ‘Cut’ menjadi ‘Scan’ dan ‘Speed’ menjadi 300 mm/s (bisa diatur ulang sesuai power mesin laser Anda)

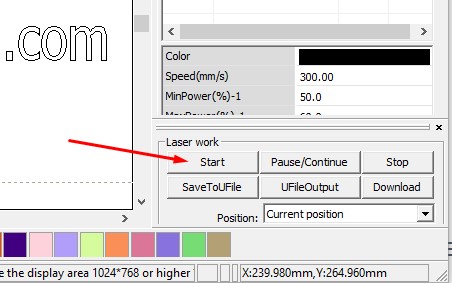

Untuk settingan sudah selesai. Anda bisa memulai melakukan engrave teks di media akrilik atau kayu dengan menekan tombol Start di jendela ‘Laser Work’

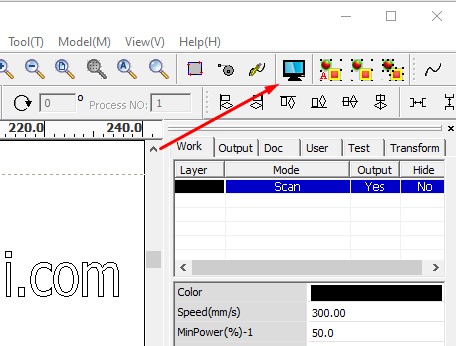

Untuk mengepaskan posisi akrilik atau kayu bisa Anda tekan dulu tombol ‘Frame’ di Ruida controller di mesin akrilik Anda. Atau jika ingin simulasi secara software dulu, Anda bisa menekan ikon ‘Preview’ (gambarnya seperti monitor komputer) kemudian tekan tombol ‘Simulation’ di jendela yang kemudian muncul

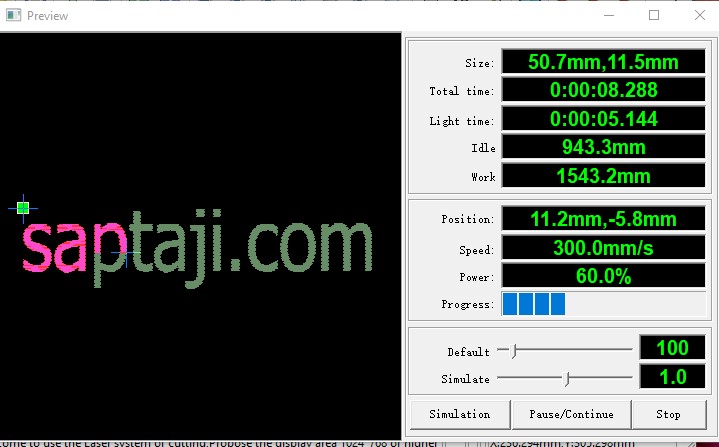

Tampilan jendela simulasi seperti berikut
Demikian sedikit tutorial mengenai cara engrave teks di akrilik/kayu menggunakan software RDWorks. Jika desain Anda sudah kompleks, sebaiknya Anda desain dulu di Corel Draw atau Inkscape (atau sofware designer berbasis vector lainnya) kemudian Anda save dalam ekstensi .ai (file Adobe Illustrator). Kemudian buka di RDWorks dengan cara impor melalui menu File-Import, kemudian pilih file *.ai tadi. Selamat berkreasi 🙂
